產(chǎn)品簡(jiǎn)介 THIF-501聚乙烯醇淬火劑為淡黃色透明濃縮液，無煙，無腐蝕性，不燃燒，使用安全，無環(huán)境污染，它克服了水冷卻速度快，易使工件開裂，油品冷卻速度慢，淬火效果差且易燃等缺點(diǎn)，使用前要根據(jù)工件淬火工藝要求，加入一定比例的清水稀釋，冷速介于水和油之間，可隨意調(diào)節(jié)淬火性能，而且價(jià)格低廉，使用范圍很廣。 技術(shù)指標(biāo)

項(xiàng)目	標(biāo)準(zhǔn)
外觀	無色到淺黃色透明液體
PH值	6.0-8.0
固體含量	10-12％
粘度	20-50s (以涂-1粘度計(jì)為標(biāo)準(zhǔn))
電導(dǎo)率	0.2-0.3s/m

產(chǎn)品特點(diǎn) ①通過調(diào)整水溶液的濃度，可在很大范圍內(nèi)調(diào)整其冷卻能力，可以得到近于水，或介于水、油之間，以及相當(dāng)于油或者更慢的冷卻速度，以滿足不同材料和工件的淬火要求。
②THIF-501聚乙烯醇淬火劑取代機(jī)油淬火可降低工藝成本約80％，且工件清潔衛(wèi)生，有一定防銹能力。

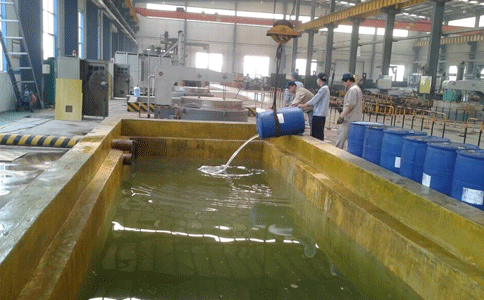

③淬火時(shí)，初淬階段冷速較快，在沸騰階段則冷速漸慢，有利于得到馬氏體，當(dāng)進(jìn)入對(duì)流階段，其冷卻能力比水要慢得多，從而可以減少工件淬火變形和開裂傾向。 適用范圍 聚乙烯醇淬火劑在感應(yīng)加熱淬火冷卻方面獲得比較廣泛的應(yīng)用，多用于碳素鋼、合金鋼的高頻、中頻淬火冷卻。此外，還可將本淬火劑用于整體加熱工件的淬火。 注意事項(xiàng) ①濃度控制：淬火介質(zhì)中，隨著淬火劑濃度的增加，介質(zhì)的冷卻能力明顯下降。為了保證工件淬火后既達(dá)到要求的硬度又不出現(xiàn)淬火裂紋，就必須使淬火介質(zhì)的濃度穩(wěn)定在一定范圍內(nèi)。為了使淬火介質(zhì)的濃度穩(wěn)定在需要的范圍內(nèi)，一般采取定期（每周或每旬）補(bǔ)充淬火劑原液的辦法控制介質(zhì)濃度，具體時(shí)間要根據(jù)使用的頻率根據(jù)經(jīng)驗(yàn)而定。
②溫度控制：淬火介質(zhì)的溫度和冷卻性能有一定關(guān)系，溫度升高，冷速變慢，當(dāng)液溫高于50℃時(shí)，冷速則有較大變化。液溫一般以控制在20-45℃為好。
③聚乙烯醇淬火劑不適于鹽浴爐加熱的零件淬火，因工作中帶入的無機(jī)鹽會(huì)引起淬火劑的分解，致使冷卻性能發(fā)生變化。 包裝儲(chǔ)存 200kg/桶，放于通風(fēng)陰涼干燥處，避免陽(yáng)光直射。 相關(guān)鏈接 防銹劑在水性涂料中的應(yīng)用

海運(yùn)用什么樣的防銹劑

如何選用防銹劑？

防閃銹劑在水性涂料中的應(yīng)用
